4A升降压模块（恒压恒流液晶显示版）
1.宝贝亮点：
1.1.液晶可显示输入输出电压，输出电流输出功率；
1.2.输入端防反接保护，反接不会烧毁；
1.3.可升压，可降压，输出电压0.5-30V任意调节，限制电流0-4A任意调节；
1.4.输出端防倒灌，给电池充电时不用另外加防倒灌二极管；

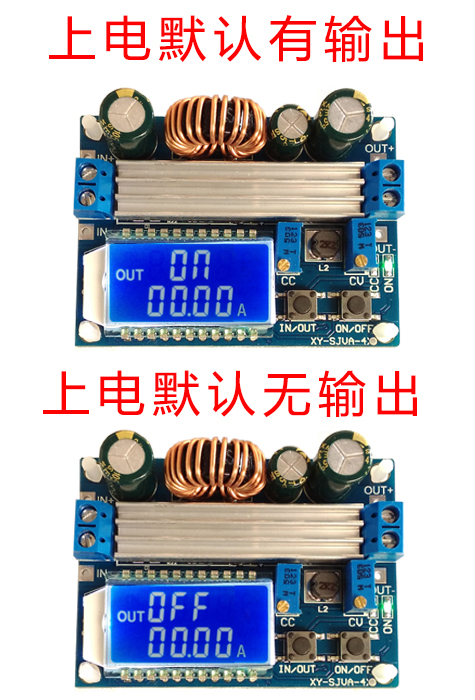

1.5.按键控制输出端ON/OFF状态，并且可以设置上电默认为ON或OFF；
1.6.采用升降压芯片作为主要控制器，外置60V 75A MOS管作为开关管，双60V 5A SS56肖特基做整流，60V耐压值，优于市面上的XL6009/LM2577不成熟方案（很多器件耐压值不足，MOS 管和肖特基二极管耐压值必须大于输入加输入电压值）；
1.7.输出纹波小，有LC滤波；
1.8.含散热片，送模块支撑隔离柱。
2.产品参数：
输入电压：5.5-30V（输入电压5V时，也可以实现升降压，但是电压电流测量不准确；低于4.7V时，欠压保护）
输出电压：0.5-30V
输出电流：能长期稳定工作在3A ，加强散热下可达到4A
输出功率：自然散热35W，加强散热50W
电压显示分辨率：0.05V
电流显示分辨率：0.005A
转换效率：88%左右
软启动：有（很大功率带负载模块启动时有可能失效）
输入反接保护：有
输出端防倒灌：有
短路保护：有
工作频率：180KHZ

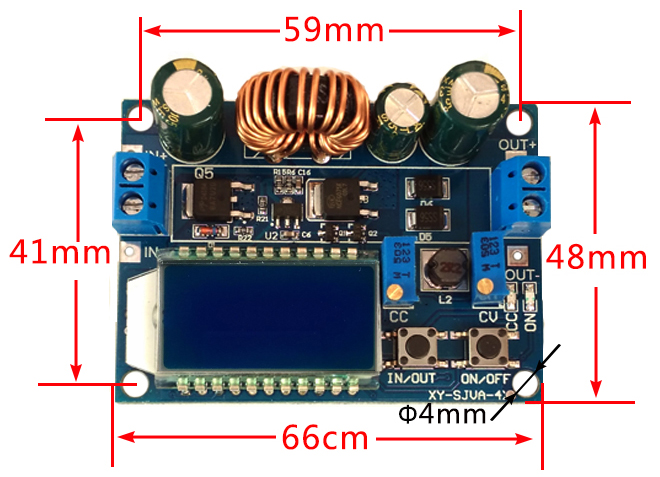

尺寸：长*宽*高 66*48*21mm
安装孔：直径4mm
重量：46g
3.功能说明：

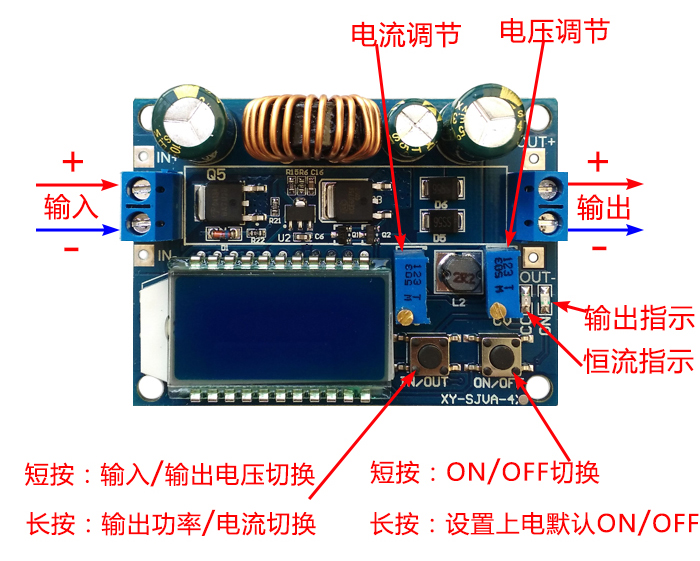

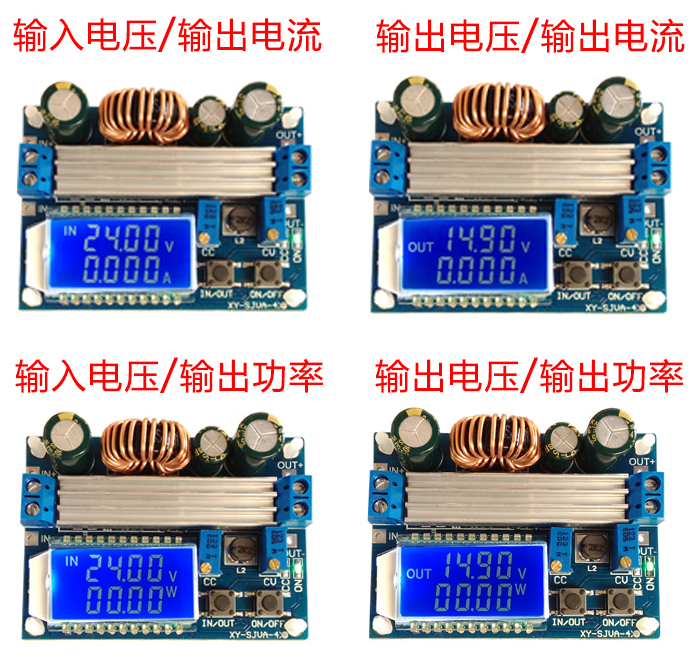

3.1. 模块有IN/OUT,ON/OFF两个按键：IN/OUT按键切换输入电压与输出电压显示，长按可以切换输出电流输出功率显示；ON/OFF按键控制输出ON或OFF，长按可以设置下次上电默认输出状态是ON或者OFF。
3.2. CC为电流设置电位器，顺时针旋转，可增大设定电流，当负载电流达到设定电流时，进入恒流状态，CC恒流指示灯（红色）亮起；右边CV为电压设置电位器，顺时针旋转，可增大输出电压。ON指示灯是输出状态指示灯，当输出端有电压时亮，否则灭。
使用方法：
4.1.作为具有过流保护能力的普通升降压模块使用
（1）调节CV恒压电位器，使输出电压达到您想要的电压值。
（2）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节CC恒流电位器使输出电流达到预定的过流保护值。（比如万用表显示的电流值是2A，那么您使用模块时更大
电流只能到2A，电流到2A时红色恒压恒流指示灯亮，否则该指示灯灭）
注意：在此状态下使用时，由于输出端有电流采样电阻，接上负载后会有0~0.2V的压降，同时大电流的时候，输入导线和输出导线会有一定的线上压降，此为正常现象！
4.2.作为电池充电器使用
不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池损坏，所以开始的时候要对电池使用恒流充电，当充电到一定程度的时候自动切换回恒压充电。
（1）确定您需要充电电池的浮充电压和充电电流；（假如锂电池参数为3.7V/2200mAh,那么浮充电压为4.2V，更大
充电电流1C，即2200mA）
（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到浮充电压；（假如给3.7V锂电池充电，把输出电压调为4.2V即可）
（3）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节恒流电位器使输出电流达到预定的充电电流值；
（4）接上电池，充电。
（步骤1、2、3为：输入端接电源，输出端空载不接电池）
4.3.作为大功率LED恒流驱动模块使用
（1）确定您需要驱动LED的工作电流和更高
工作电压；
（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到LED更高
工作电压；
（3）用万用表10A电流档测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；
（4）接上LED，试机。
（步骤1、2、3为：输入接电源，输出空载不接LED灯。）
注意：本模块在超过3A、35W使用时，请加强散热！！！
5.注意事项：
5.1.模块输入IN-禁止与输出OUT-短接，否则恒流功能失效。
5.2.请确保供电电源的功率时刻大于输出负载所需功率！
5.3.模块若想满载输出，输入电压要8V以上，当输入电压为5V时，输出功率约为15W，电压电流表失效。模块电流值更大
4A，前提受限于更大
输出功率，比如输出17V，电流应不大于2A。
5.4.模块带输出短路保护，短路保护后模块自动关闭输出，给模块重新上电即可恢复，如果您的供电电源无输出限流保护，建议在模块输入前端串接保险丝，提高安全系数。
5.5.模块有输入欠压保护功能，默认是4.7V左右，低于这个值后，会自动断开输出，给模块重新上电即可恢复（注意是模块端口处的电压，当输入电流比较大时，不要忽略输入导线上的分压）。
